Układy sterowania napędów do bram przemysłowych

Dowiedz się więcej na temat naszych zewnętrznych i zintegrowanych układów sterowania

Sterowniki do napędów bram przemysłowych

Znają Państwo już nasz asortyment układów sterowania? Układy sterowania, w szczególności do użytku komercyjnego i przemysłowego, są ważnym elementem wyposażenia wszelkiego typu napędów do bram. Marantec oferuje całe spektrum układów sterowania do bram - chociażby do bram rolowanych, segmentowych, szybkobieżnych czy też innych zastosowań. Poniżej przedstawiamy przegląd naszego portfela produktów, w którym można znaleźć układ sterowania pasujący do uwarunkowań na miejscu instalacji bramy: Można tu wybierać pomiędzy naszym zewnętrznym układem sterowania CS 320, naszym zintegrowanym układem sterowania CS 255 AC oraz naszym układem sterowania RS-300 do mostów przeładunkowych. W ramach wyposażenia do naszych układów sterowania oferujemy ponadto bufor zasilania awaryjnego.

CS 320 – komfortowy zewnętrzny układ sterowania spełniający kompleksowe wymagania

Potrzebują Państwo układu sterowania bramą rolowaną, układu sterownia bramą segmentową lub układu sterowania do bram szybkobieżnych PCV? Nasz układ sterowania CS 320 to klasyk pośród oferowanych przez nas układów sterowania do bram, optymalnie dostosowany do wymagań w zakresie tego rodzaju obszarów użytkowania. W pełni wyposażone mikroprocesorowe układy sterowania mogą być stosowane zarówno z enkoderem wartości bezwzględnej, jak i z mechanicznym wyłącznikiem krańcowym.

Dzięki licznym opcjom podłączenia i rozbudowy nawet skomplikowane zadania sterowania są dla CS 320 dziecinnie proste. Dzięki elastyczności technologii obudowy układu sterowania można

realizować również kompleksowe sekwencje sterowania , np. dla krat rolowanych z zabezpieczeniem przed wciągnięciem i dwukierunkowym

sterowaniem ruchem (światło czerwone/zielone na wjeździe/wyjeździe). CS 320  nadaje się do nowych instalacji, ale także do bezpiecznego modernizowania istniejących systemów bram

Programowanie odbywa się za pomocą nawigacji opartej na trzech przyciskach na wyświetlaczu LCD z ekranem tekstowym. Można przy tym wybierać pomiędzy następującymi językami: niemieckim, angielskim, francuskim, hiszpańskim, niderlandzkim, duńskim, polskim, czeskim, włoskim, fińskim, szwedzkim, tureckim, norweskim, węgierskim i węgierskim.

Zestawienie najważniejszych cech naszych układów sterowania CS 320

  • Zintegrowany interfejs do przemiennika częstotliwości
  • Zintegrowane wejście bezpieczeństwa
  • Zintegrowany protokół błędów
  • Tryby pracy: Tryb czuwakowy z samopodtrzymaniem za pomocą opcjonalnych akcesoriów
  • Możliwość zastosowania w napędach zarówno z mechanicznymi wyłącznikami krańcowymi (MEC), jak i cyfrowymi wyłącznikami krańcowymi (AWG)
  • Certyfikacja wg DIN EN 12453:2017
  • Wtykowe zestawy kabli oraz przyłącza wtykowe do elementów zabezpieczających i urządzeń sterujących
  • Cztery programowalne wyjścia przekaźnikowe i dwa programowalne wejścia
  • Zintegrowany interfejs magistrali MS do podłączenia modułów rozszerzeń

Oprócz wersji standardowej układ sterowania CS 320 jest dostępny jako w wariancie ATEX do przestrzeni zagrożonych wybuchem, w wariancie FTU do bram przeciwpożarowych oraz w wariancie CS 320 Duo do bram dwuskrzydłowych w obszarze bram przemysłowych.

CS 255 AC – zintegrowany, kompaktowy układ sterowania do bram segmentowych

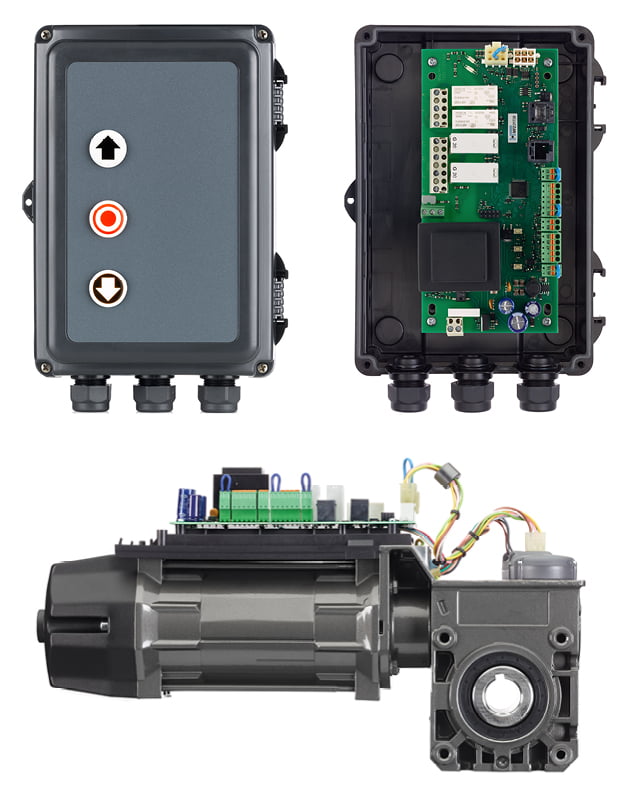

CS 255 AC to nasz kompaktowy podstawowy układ sterowania napędów do bram segmentowych, który jednocześnie jest wyposażony w w wiele opcji podłączeń i ustawień . Funkcje bezpieczeństwa , takie jak bariera świetlna lub zabezpieczenie krawędzi zamykającej, można łatwo podłączyć za pomocą przygotowanych zacisków.

CS 255 AC jest bezpośrednio zintegrowany z silnikiem napędowym, ale może być również opcjonalnie zainstalowany w obudowie zewnętrznej. Układ sterowania CS255 AC działa w oparciu o enkoder wartości bezwzględnej lub z zastosowaniem mechanicznych wyłączników krańcowych

Programowanie położeń krańcowych i funkcji podstawowych odbywa się za pomocą inteligentnego przycisku CS-I-15 z poziomu operatora. Dalsze ustawienia funkcji można konfigurować za pomocą wyświetlacza LCD z wyświetlaczem tekstowym poprzez interfejs magistrali MS (opcja).



Zestawienie najważniejszych cech naszych układów sterowania CS 255 AC

  • Tryby pracy: Urządzenie czuwakowe, tryb impulsowy „otw.”, tryb impulsowy „zamk.”  oraz tryb automatyczny z wyposażeniem opcjonalnym
  • Sprawdzona, zintegrowana jednostka sterująca do zastosowań standardowych z cyfrowym lub mechanicznym wyłącznikiem krańcowym
  • Zaciski do podłączania urządzeń sterujących i urządzeń zabezpieczających

RS 300 – układy sterowania mostami przeładunkowymi

Wersja RS 300 to komfortowy układ sterowania do mostów przeładunkowych, służący do sterowania pracą mostów przeładunkowych z klapą uchylną lub wargą wysuwną. Zakres jego funkcji jest optymalnie dostosowany do wymagań w tym obszarze i oferuje liczne możliwości podłączeń, na przykład dla:

  • wewnętrznych i zewnętrznych sygnalizatorów świetlnych
  • klina kołowego
  • czujników najazdowych
  • sygnału dźwiękowego
  • lampy załadunkowej
  • nadmuchiwanego uszczelnienia bramy

Widzimy zatem, że za pomocą układu sterowania RS 300 można łatwo radzić sobie nawet ze skomplikowanymi zadaniami sterowania . Programowanie odbywa się za pomocą sprawdzonego wyświetlacza tekstowego

Zestawienie najważniejszych cech naszych układów sterowania RS 300

Układ sterowania RS 300 jest dostępny w dwóch wariantach:

  • RS 300 K do mostów załadowczych z klapą uchylną z jednym lub dwoma zaworami
  • RS 300 V do mostów załadowczych z hydrauliczną krawędzią wysuwną i dwoma lub trzema zaworami

Jako języki domyślne wprowadzone są język niemiecki, angielski i niderlandzki ; przy użyciu dodatkowego oprogramowania możliwe jest również ustawienie języka francuskiego lub hiszpańskiego .


  • Blokada uruchomienia
  • Wykrywanie zaniku fazy
  • Kontrola kolejności faz
  • Sterowanie uszczelnieniem bramy
  • Odblokowanie/zablokowanie wewnętrznego lub zewnętrznego układu sterowania bramą
  • Funkcja auto-return
  • Zintegrowany licznik cykli
  • Wyświetlacz LCD ze wskaźnikiem tekstowym
  • Zintegrowany wyłącznik główny
  • Zintegrowane zabezpieczenie dla agregatu hydraulicznego
  • Napięcie sterowania w systemie odpornym na zwarcie
  • Osiem różnych trybów pracy zaworów
  • Napięcie zasilania 400 V | 230 V | 3 x 230 V
  • 24 V DC dla urządzeń zewnętrznych do maks. 250 mA
  • Programowalne wejście
  • Zintegrowana obsługa bramy (opcjonalnie)
  • Wszystkie przyłącza są wtykowe

Porównanie naszych układów sterowania

Parametry CS 255 AC CS 320 RS 300
Napięcie robocze [V] 230 / 400 / 3~ 230 / 1~ 230 / 400 / 3~ 230 / 1~ 230 / 400 / 3~
Częstotliwość sieciowa [Hz] 50 50 / 60 50 / 60
Napięcie sterowania [V] 24 24 24
Maksymalne obciążenie [kW (A)] 1,5 (5,0) 2,2 (8,0) 2,2 (6,3)
Maks. pobór prądu na zawór [mA] - - 600
Stopień ochrony IP 65 IP 65 IP 65
Zakres temperatury [°C] –10 bis +45 –10 bis +45 –10 bis +55
Wymiary (szer. x wys. x gł.) [mm] 165 x 220 x 105 215 x 275 x 190 215 x 275 x 190
Masa jednostkowa [kg] 1,1 1,8 2,5
CS 255 AC
Napięcie robocze [V] 230 / 400 / 3~ 230 / 1~
Częstotliwość sieciowa [Hz] 50
Napięcie sterowania [V] 24
Maksymalne obciążenie [kW (A)] 1,5 (5,0)
Maks. pobór prądu na zawór [mA] -
Stopień ochrony IP 65
Zakres temperatury [°C] –10 bis +45
Wymiary (szer. x wys. x gł.) [mm] 165 x 220 x 105
Masa jednostkowa [kg] 1,1
CS 320
Napięcie robocze [V] 230 / 400 / 3~ 230 / 1~
Częstotliwość sieciowa [Hz] 50 / 60
Napięcie sterowania [V] 24
Maksymalne obciążenie [kW (A)] 2,2 (8,0)
Maks. pobór prądu na zawór [mA] -
Stopień ochrony IP 65
Zakres temperatury [°C] –10 bis +45
Wymiary (szer. x wys. x gł.) [mm] 215 x 275 x 190
Masa jednostkowa [kg] 1,8
RS 300
Napięcie robocze [V] 230 / 400 / 3~
Częstotliwość sieciowa [Hz] 50 / 60
Napięcie sterowania [V] 24
Maksymalne obciążenie [kW (A)] 2,2 (6,3)
Maks. pobór prądu na zawór [mA] 600
Stopień ochrony IP 65
Zakres temperatury [°C] –10 bis +55
Wymiary (szer. x wys. x gł.) [mm] 215 x 275 x 190
Masa jednostkowa [kg] 2,5

Dokumenty do pobrania

Prospekt napędów do bram przemysłowych

PDF – 14.1 MB
Język: Niemiecki

Bufor zasilania awaryjnego do układów sterowania bramą

Nasz bufor zasilania awaryjnego zapewnia bezprzerwowe zasilanie napięciowe, pełniąc funkcję samowystarczalnego zasilania elektrycznego . Dzięki temu system bramowy można otwierać i zamykać nawet w sytuacji przerwy w zasilaniu. Przy w pełni naładowanych akumulatorach możliwe jest przeprowadzenie dwóch cykli bramy w ciągu jednej godziny.

System stanowi kompaktową jednostkę umieszczoną w metalowej obudowie i składa się z akumulatorów wraz z elektroniką siłową i sterowniczą, która całkowicie automatycznie reguluje przełączanie pomiędzy działaniem opartym na zasilaniu sieciowym i akumulatorowym. Instalacja i uruchomienie jest przy tym bardzo prosta i odbywa się zgodnie z zasadą plug and play.

Zestawienie najważniejszych cech naszego bufora zasilania awaryjnego

  • Proste uruchamianie na zasadzie plug and play
  • Nadaje się do systemów bramowych o napięciu zasilania 400V/3~ lub 230V/1~
  • Bufor zasilania awaryjnego i układ sterowania bramą podłączane są bezpośrednio wtykami CEE/Schuko
  • Brak dodatkowego przewodu sterowniczego pomiędzy akumulatorem a układem sterowania bramą
  • Brak potrzeby korzystania z wewnętrznych wyjść przekaźnikowych do przełączania pomiędzy zasilaniem sieciowym i akumulatorowym
  • Brak konieczności dodatkowej ochrony do przełączania pomiędzy zasilaniem sieciowym i akumulatorowym
  • Brak dodatkowych ustawień w układzie sterowania bramą na buforze zasilania awaryjnego

Do jakich napędów do bram przeznaczony jest bufor zasilania awaryjnego?

Nasze bufory zasilania awaryjnego są dostępne w różnych wersjach i poziomach mocy i nadają się doi następujących napędów do bram:

  • Napęd do bram segmentowych STA FU-I
  • Napęd do bram segmentowych STA FU-E
  • Napęd do bram rolowanych MDF, MDF FU-E
  • Napęd do bram rolowanych DF
  • Napęd łańcuchowy KD
  • Napędy do bram szybkobieżnych MTZ-S i MTZ FU
  • Napędy do bram harmonijkowych FDO

Potrzebna jest oferta indywidualna?

Jeśli nie są Państwo pewni, jakiego układu sterowania potrzebują Państwo do swojego napędu do bramy albo jeśli są Państwo zainteresowani wersją specjalną idealnie dopasowaną do Państwa wymagań, wystarczy się do nas zwrócić!

Skontaktuj się z nami

Instrukcja montażu gdzieś się zapodziała?

Instrukcje obsługi naszych systemów napędowych i produktów w zakresie instrukcji bezpieczeństwa, montażu, uruchomienia, eksploatacji i konserwacji można znaleźć w naszej wyszukiwarce instrukcji montażu.

Przejdź do instrukcji montażu
